Детская пирамидка-"трансформер".
Опубликовал(а) Gagarin 14/01/2005 (28474 прочтений)
Пирамидка.

Представляю вашему вниманию игрушку, которую подглядел на одном из японских сайтов.



Казалось бы, обычная точеная игрушка, но не все так просто. А хитрость в том, что игрушка не только сборно-разборная, но и дающая возможность для развития фантазии, т.к. форма отдельных элементов пирамидки позволят собрать фигурку в самых разных конфигурациях. Например, в таких:

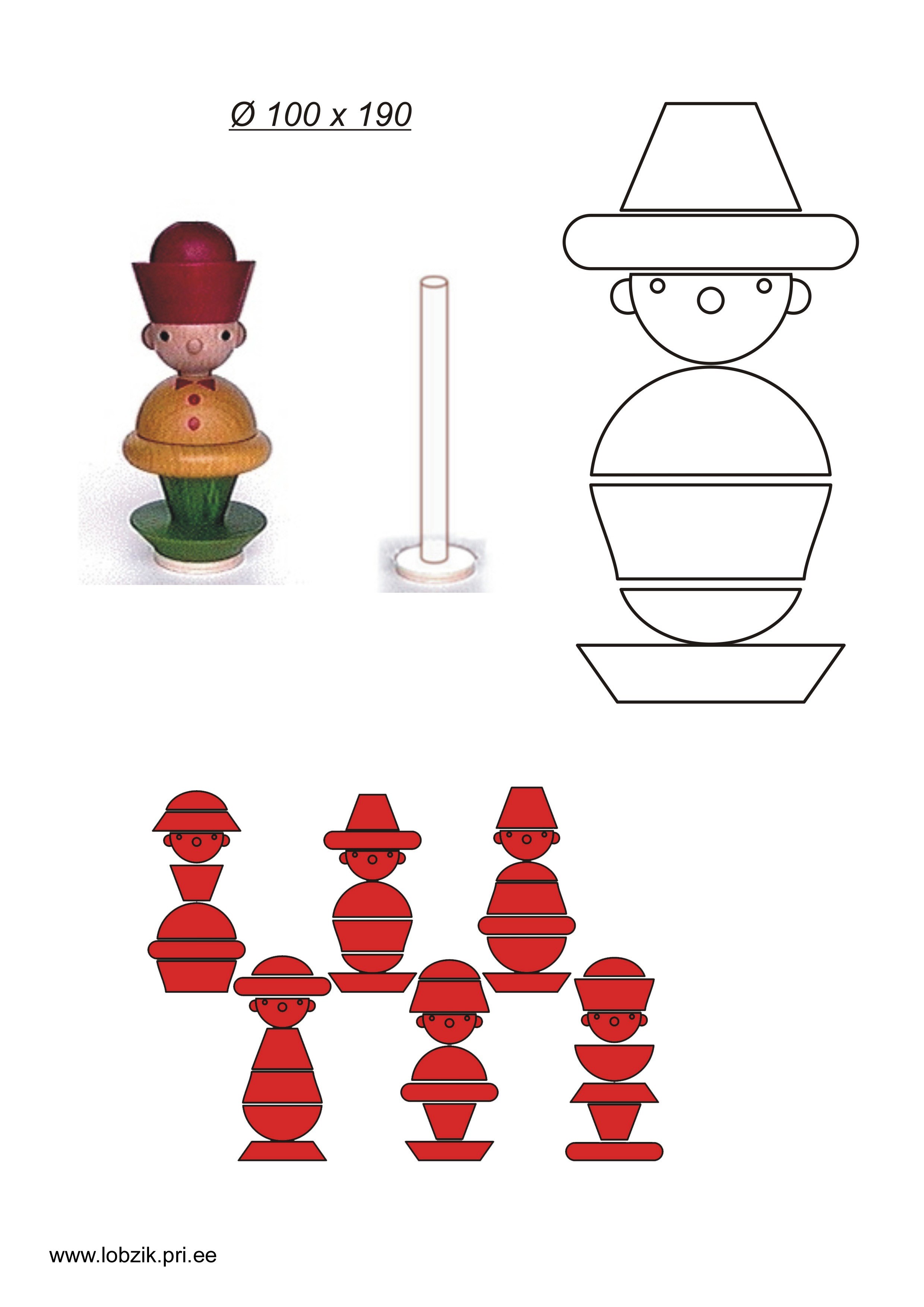

В оригинале, согласно предлагаемым размерам, высота пирамидки - 190мм, максимальный диаметр - 100мм. Но легко можно уменьшить размеры в необходимом масштабе. Можете скачать два чертежа - общий вид и особенности конструкции на первом чертеже

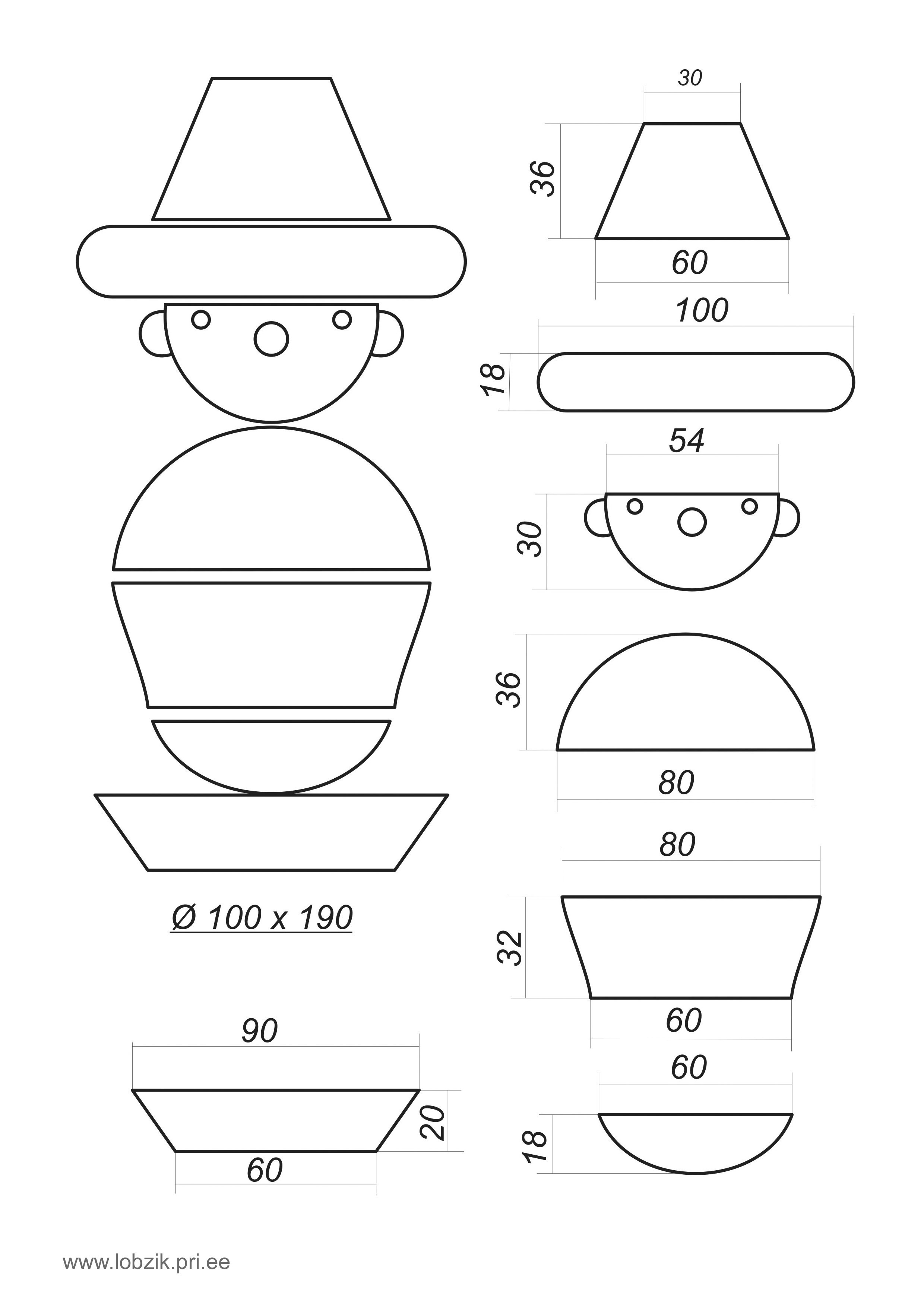

и подробная деталировка со всеми размерами - на втором чертеже.



Ссылки для скачивания - чуть ниже под этой статьей.
Удачи!

Файлы, присоединенные к этой статье
Название файла Дата Прочтений
Добавить этот файл Нажмите здесь, чтобы скачать первый чертеж (*.jpg).
25/07/2009 5457
Добавить этот файл Нажмите здесь, чтобы скачать второй чертеж деталей (*.jpg).
25/07/2009 3554
Добавить этот файл Нажмите здесь, чтобы скачать второй чертеж для CorelDRAW (*.cdr)
25/07/2009 2201
