База документов > Рождество и Новый год > Собака - символ 2006 года.
Собака - символ 2006 года.
Опубликовал(а) Gagarin 11/11/2005 (14431 прочтений)
Оригинал (дуб) + копия (ясень) в масштабе 1:2.



Сверловку удобнее и быстрее делать по упору, тогда спинка собаки будет точно на одном уровне с лапами и ушами.



Круглый шкант изготовить очень просто: квадратная рейка со стороной, равной диаметру будущего шканта, затачивается, как карандаш, с одной стороны, а второй конец рейки зажимется в дрель (удобнее - в аккумуляторную) и прогоняется на максимальных оборотах сквозь отверстие в стальной пластине (у меня - в стальном уголке). Отверстие сверлится сверлом соответствующего диаметра, а кромки отверстия остаются необработанными, с заусенцами (поэтому лучше сверлить не очень острым сверлом или с большой подачей на выходе из металла), эти заусенцы облегчат проход и обточку рейки при прогонке через отверстие. Быстро и очень качественно получается.





Теперь на клею вставляем напиленные с небольшим (6-8 мм) запасом шканты.



Обратите внимание на две рейки с пропилами. которые зачем-то появились в группе деталей.



На самом деле это просто приспособления, через которые удобно сжимать в тисках верстака боковые детали собаки - либо все вместе лапы, либо отдельно ушки. Далее на фотографиях показано сжатие лап в тисках разного типа.







Клей высох, отпиливаем выступающие части шкантов на расстоянии 2-3 мм от плоскости деталей, а теперь напильником с мелкой насечкой стачиваем шканты заподлицо.



Теперь все шлифуем, выжигаем, лакируем.

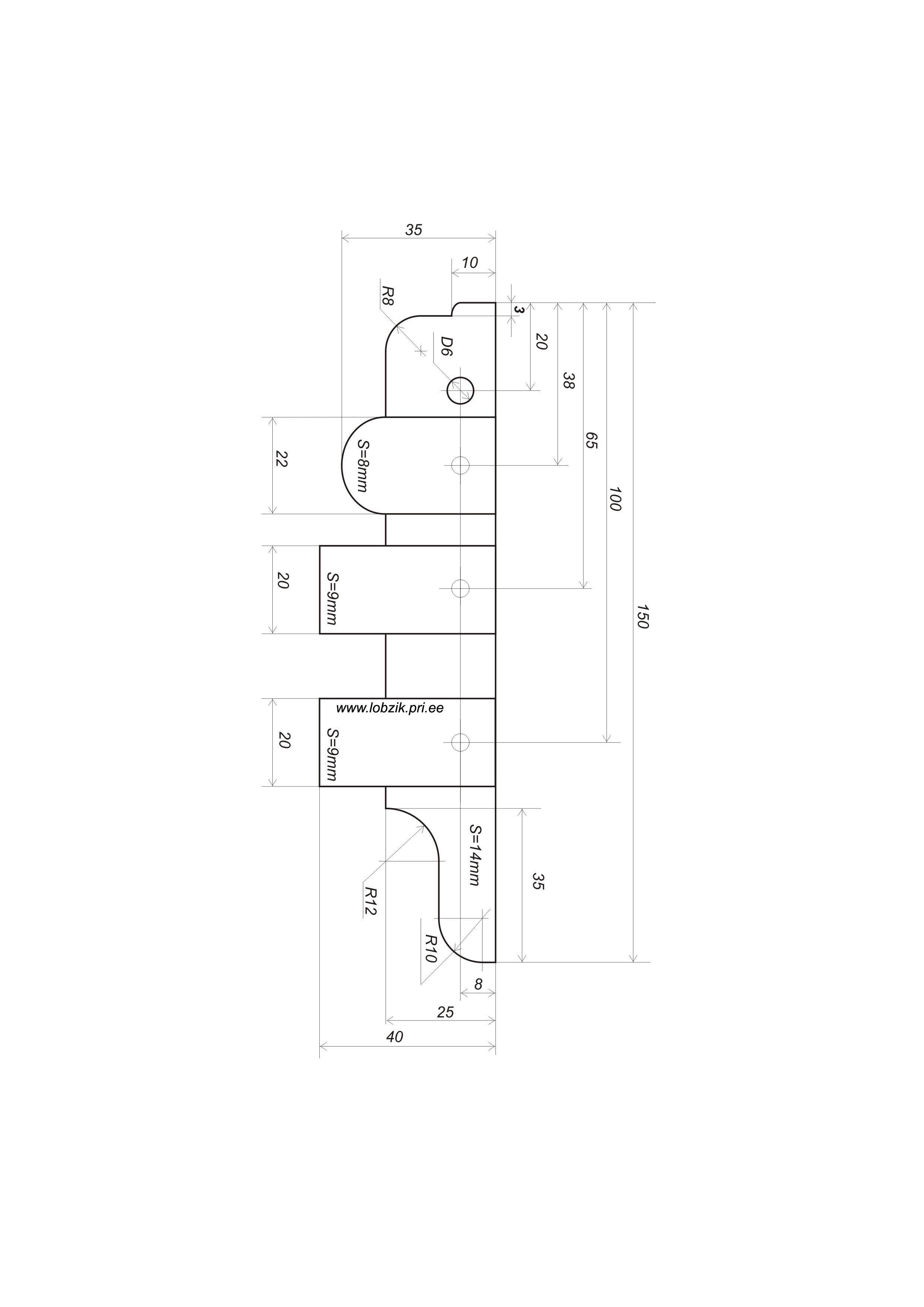

Внизу под статьей можете скачать вот такой чертеж.



Удачи! С наступающим Новым годом - годом Собаки!

Файлы, присоединенные к этой статье
Название файла Дата Прочтений
Добавить этот файл Нажмите здесь, чтобы скачать чертеж (*.jpg).
25/07/2009 1559
