Идея дня. : Электросчетчики - на колеса!
Написал Gagarin в 30/01/2007 3:31:14 (12625 прочтений)
Идея дня.

Электросчетчики - на колеса!

Мой друг и коллега Урмас из города Пыльтсамаа со своими учениками занялись очень интересным делом. Урмасу по случаю досталось большое количество старых электросчетчиков. Для человека без фантазии и технической смекалки эти счетчики так и остались бы кучей мусора. Но Урмас - наш человек! Посмотрите, какие чудо-машины придумали и сделали его ученики:



Дальше ...




Кроме деталей от счетчиков не так много "аксессуаров". Это: электромоторы от игрушек, батарейки, включатели. Оси сделаны из проволоки диаметром 3 мм, на концах осей - резьба, чтобы гайками можно было зафиксировать колеса, сделанные из пробок от лимонадов (кто-то использовал колеса от старых игрушек). На некоторые машинки добавлены светодиоды. Приводные шкивы - самодельные (точенка), в качестве ремней в передаче используется канцелярская резинка (или из бигудей, если еще такие бывают ).
Работы выполнены учениками 9х классов в пршлом и этом учебных годах. В этом году, как пишет Урмас, стали использовать и какие-то железки из компьютеров. Надеюсь - из старых.

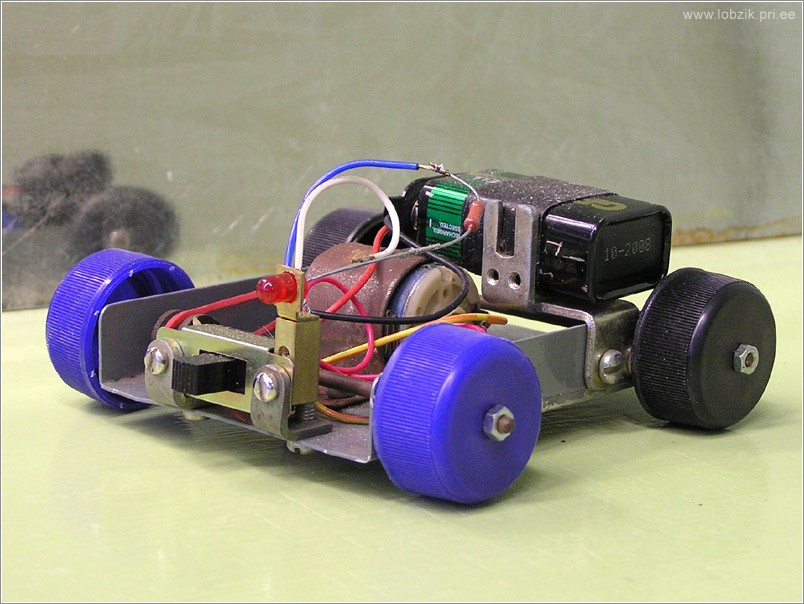

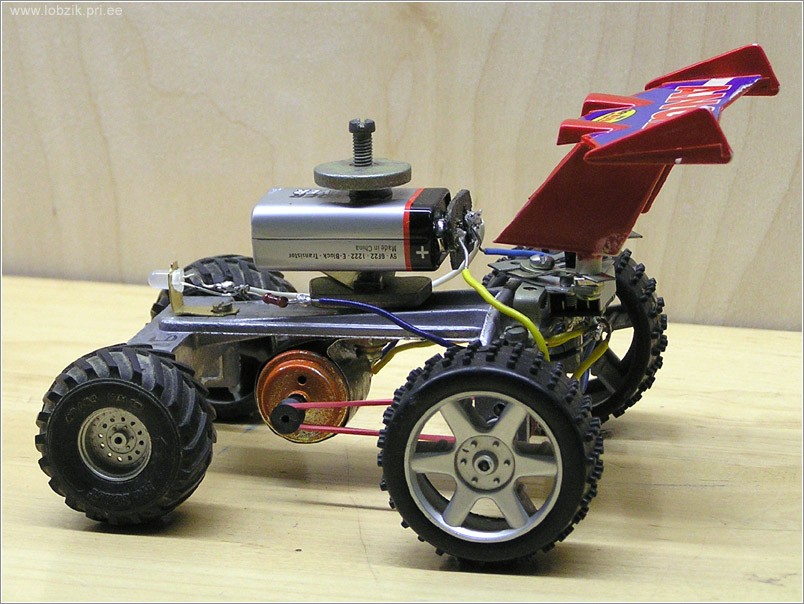

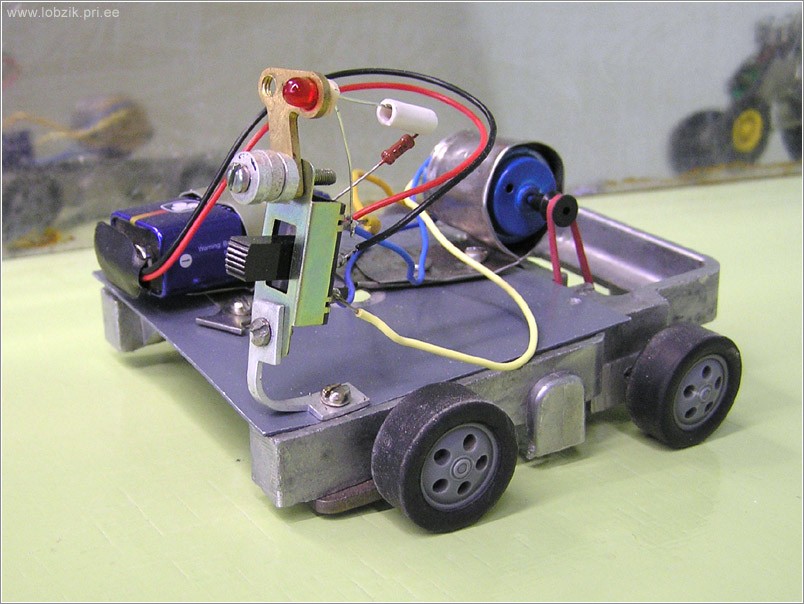

Ну, а теперь полюбуйтесь фотографиями (кликайте по ним для увеличения):































Шикарный вариант для творческой работы! Лично я в восторге!
Урмасу и ребятам - благодарность от сайта!

Версия для печати Отправить эту статью другу
Комментарии принадлежат их авторам. Мы не несем ответственности за их содержание.
Отправитель Нити
Starikan
Отправлено: 30/01/2007 4:00  Обновлено: 30/01/2007 4:00
Частенько пишет
Дата регистрации: 09/01/2007
От: Норы
Сообщений: 57
 Re: Электросчетчики - в дело!
Bravo
nik1627
Отправлено: 30/01/2007 11:21  Обновлено: 30/01/2007 11:21
Заглядывает
Дата регистрации: 04/06/2006
От: worms
Сообщений: 21
 Re: Электросчетчики - в дело!
БРАВО!!! SUPERKLASS!!!
Анонимный
Отправлено: 30/01/2007 16:59  Обновлено: 30/01/2007 16:59
 Re: Электросчетчики - в дело!
真棒!
Анонимный
Отправлено: 30/01/2007 23:50  Обновлено: 30/01/2007 23:50
 Re: Электросчетчики - в дело!
Урмас- клас!!! Привет со Ставрополья!!!
Юный техник
Отправлено: 31/01/2007 1:15  Обновлено: 31/01/2007 2:27
Редко уходящий отсюда
Дата регистрации: 09/10/2005
От: Нарвы
Сообщений: 134
 Re: Электросчетчики - на колеса!
Отличные работы, только нигде не использованы возможности собственного счётчиковского колёсного механизма. Везде выкинут вон. Обидно.
С его помощью можно было бы получить вездеход отличной проходимости, можно было бы сделать вентилятор и катер с воздушной тягой, автомобиль с воздушной тягой и ещё кучу всевозможных вариантов. В соседней теме (про колесо для выбега домашних грызунчиков) сейчас наберу текст про то, как я применил этот механизмик.

А из счётчика на дюралевой раме я турбину делал, мощная была вещь.
Алюминиевый диск нарезал долями, загнул под острым углом и получил пропеллер.
Тогда я на транспорте ездил ещё только пассажиром и на папиной Яве сидел сзади него. Ехал и выставлял на поток воздуха этот вентилятор.
Папа сначала даже перепугался, что за гул пошел, думал мотоцикл забарахлил вдруг :)
На хорошем ветру оно вертелось с умопомрачительной скоростью. Если к нему приделать электродвигатель, можно вырабатывать электричество.
Но потом оно прямо на ходу и на бешеной скорости вырвалось из дюралевой рамы и угодило под колёса автобусу :))))))) отрихтовал ради интереса, и даже работало снова. Но сам понимаешь как :)
Анонимный
Отправлено: 01/02/2007 0:51  Обновлено: 01/02/2007 0:51
 Re: Электросчетчики - на колеса!
Prosto klasss
privet s Latviji
Юный техник
Отправлено: 04/02/2007 1:36  Обновлено: 04/02/2007 1:39
Редко уходящий отсюда
Дата регистрации: 09/10/2005
От: Нарвы
Сообщений: 134
 Re: Электросчетчики - на колеса!
Ой, что-то я тему пропустил :)
На "бигудях" резинок традиционной конструкции более не применяют. Они стали пластмассовые со специальной резинкой. Но резинки те в продаже есть, в расчёте на тех, кто работает по более старой технологии (могу добавить, что старая технология она ничем не хуже новой, лишь необоснованные кичи и понты) и для тех, кто изготавливает автомобили из электросчётчиков и других приборов :)) .

А ещё такую резинку можно применить на проигрывателях пластинок с пассиковым приводом диска. Плоховато играет, но за неимением лучшего можно на времяночку и поставить ;)
Анонимный
Отправлено: 08/02/2007 10:51  Обновлено: 08/02/2007 10:51
 Re: Электросчетчики - на колеса!
Хотел с сыном повторить данные опыты , но не понял как делать шкивы ?? из чего ??
Юный техник
Отправлено: 11/02/2007 3:00  Обновлено: 11/02/2007 3:00
Редко уходящий отсюда
Дата регистрации: 09/10/2005
От: Нарвы
Сообщений: 134
 Re: Электросчетчики - на колеса!
Шкивы можно сделать из многих материалов, но почти для любого необходим токарный станок (для мягких материалов - по дереву, для металла - соответственно станок по металлу).

Если очень хотеть, можно сделать шкив на электродрели или на электродвигателе с закреплённым на нём каким-нибудь крепёжным механизмом, но это заморочки очень сложные (и в ряде случаев небезопасные). Также можно сформировать шкив из кусочка мягкого материала прямо на валу своего мотора, но придётся запастись терпением и это может быть решение ненадолго (я однажды так и сделал: насадил, просверлив гвоздём, отрезок круглой деревянной палочки на вал мотора, а потом кусочком наждачной бумаги сформировал из него нужной формы шкив. Мощность мотора для игрушки обусловливает огромное время, требуемое на обработку шкива).
Лучше было бы, конечно, отыскать возможность воспользоваться токарным станком.

Могу предложить кустарный способ сделать шкивы малого диаметра на вал двигателя.
Во-первых, подобрать трубку (изоляцию от провода) по диаметру и плотно натянуть на вал.
Можно несколько трубок. Но трудновато подыскать точно подходящие трубки.
Во-вторых, существуют восхитительные термоусадочные трубки, при помощи которых теоретически (не пробовал на практике) можно сформировать, как мне кажется, весьма неплохой шкив на электродвигатель для игрушки. Термоусадочную трубку можно наращивать слоями один на другой и даже делать неполные слои, формируя требуемый профиль шкива (желобок для резинки, как на фотках готовых игрушек). В заключение сформированный шкив закрыть последним полным слоем трубки, чтобы скрепить всё полученное вместе.
Проблема в том, что термоусадочные трубки довольно-таки скользкие. Они могут проскальзывать по валу двигателя или даже по "приводному ремню" - резинке.
Если эти проблемы решите клеем, лысками на валу мотора или ещё как-то - триколор вам в руки :)
Повторюсь, что в качестве шкива термоусадочные трубы не применял. Но не исключаю возможность.

Об успехах и неуспехах просим отписаться здесь. Будем благодарны.
